La sécurité ne doit pas nécessairement être complexe

Une bonne machine est une machine sûre. Point final. Mais la sécurité ne doit pas pour autant être inutilement complexe. Avec son safety fieldbox, Schmersal transmet de manière simple les signaux des composants de sécurité tels que les verrouillages de sécurité, les capteurs de sécurité, les arrêts d’urgence, les panneaux de commande… vers des plateformes situées plus haut. Le pas vers des fonctionnalités de diagnostic étendues, la surveillance à distance et même la maintenance prédictive n’a jamais été aussi facile à franchir. Une technologie qui se combine parfaitement avec les systèmes de verrouillage de portes complets de Schmersal, qui se distinguent par leur facilité d’utilisation.

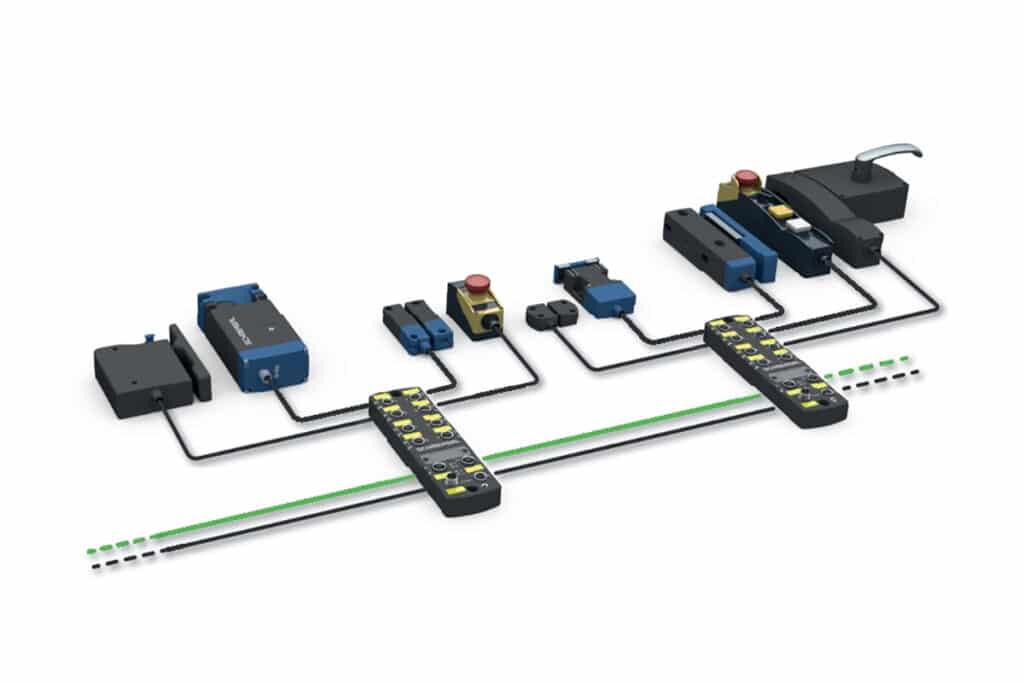

Les câbles classiques utilisés pour connecter les composants de sécurité sur le terrain aux systèmes de bus sont souvent très longs. Schmersal estimait qu’il fallait trouver une solution plus efficace et moins coûteuse, ce qui a donné naissance à l’idée de développer le boîtier de distribution de sécurité Safety Fieldbox. « Une simple connexion M12 permet de connecter facilement un large éventail d’appareils de sécurité. En regroupant les signaux en un point central au lieu de tout acheminer vers le contrôleur de sécurité, vous avez besoin de beaucoup moins de câbles et les coûts d’installation s’en trouvent réduits. La communication est protégée contre les modifications, les changements dans la séquence des télégrammes, les erreurs de transmission… Elle est donc sécurisée. De plus, vous pouvez évaluer les signaux de diagnostic de tous les appareils connectés », souligne Remy Van Bokhoven, directeur général de Schmersal Belgium, en évoquant les principaux atouts du produit. Le safety fieldbox est disponible en trois versions en fonction du système de bus de terrain de sécurité : Profinet/Profisafe, Ethernet/IP/CIP Safety et EtherCAT/FSoE. Et bientôt aussi IO-Link Safety.

Verrouillages AZM

Les systèmes de verrouillage AZM constituent un excellent exemple de signaux pouvant passer par le safety fieldbox. Remy Van Bokhoven nous présente volontiers l’AZM40 avec une force de retenue de 2 600 N. « Le plus petit sur le marché, mais capable de garantir le niveau de sécurité le plus élevé (PL e). » Sa facilité d’utilisation est particulièrement remarquable. « Parce que la clé de commande s’adapte de tous les côtés. Même lorsque le rayon est très limité, comme dans le cas des petits couvercles ou des tambours, vous pouvez tout de même mettre en place une sécurité fiable. Vous avez même la possibilité d’ajouter un déverrouillage d’urgence. » Le verrouillage est sur le marché depuis un an et demi et remporte un franc succès auprès des constructeurs de machines. Et pour les applications où le prix est un facteur important, Schmersal propose une alternative intéressante avec l’AZM150 et sa force de fermeture de 1 500 N. « Compact. Économique. Mais toujours conforme aux normes de sécurité Schmersal. » Lors du dernier salon de Hanovre, plusieurs nouveaux développements ont été présentés qui rendent l’AZM150 encore plus polyvalent. « À l’arrière, il est également possible d’opter pour un déverrouillage d’urgence », explique Remy Van Bokhoven. « Par ailleurs, un bouton de commande pivotant à 360° facilite différentes positions de montage et possibilités de démarrage. »

Capteur pour une détection et une commutation en toute sécurité

Au lieu d’un verrouillage de porte, les capteurs RFID RSS 36 peuvent également constituer une option intéressante pour une détection et une commutation en toute sécurité. « Ceux-ci ne verrouillent certes pas la porte, mais ils la maintiennent en place en cas de vibrations. Cela est possible grâce à l’utilisation d’un capteur à aimant permanent. Si l’analyse des risques de la machine montre que les dangers sont limités, le RSS 36 peut être une bonne solution. Il est intéressant notamment en raison de sa flexibilité de montage, grâce au système émetteur-récepteur utilisé. Il est également disponible en version IP69, ce qui le rend adapté à une utilisation dans l’industrie alimentaire ou pharmaceutique », ajoute Remy Van Bokhoven.

Panneau de contrôle moderne et flexible

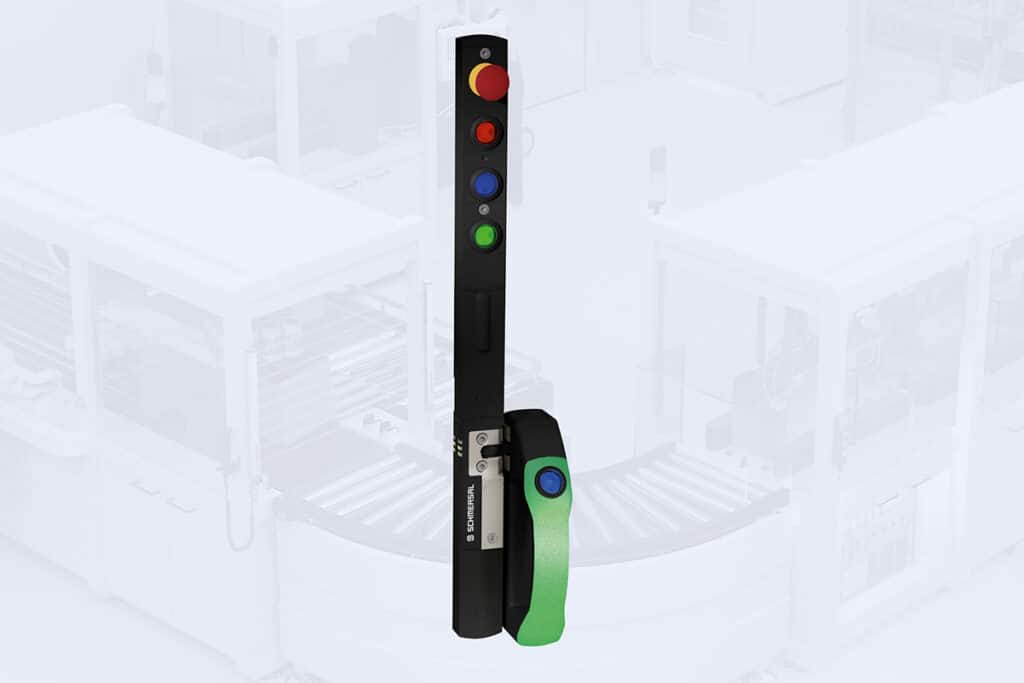

Les systèmes de verrouillage AZM 40 et le capteur RSS36 s’adaptent parfaitement à la poignée de porte DHS (avec éclairage intégré) et au panneau de contrôle BDF40 (avec ou sans fonction d’arrêt d’urgence) de Schmersal. « L’avantage du BDF40 est que l’utilisateur peut le composer à sa guise. Il configure lui-même les couleurs en fonction de sa machine et peut également effectuer des modifications ultérieurement si nécessaire. Son design moderne et épuré correspond parfaitement à l’aspect et à la convivialité que les constructeurs de machines souhaitent donner à leurs machines », conclut Rémy Van Bokhoven. La sécurité peut donc aussi être un peu sexy.
