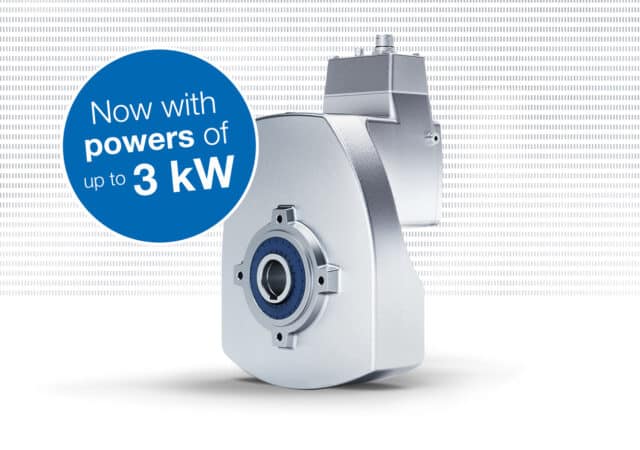

NORD DuoDrive nu met vermogens tot 3 kW Gepatenteerde motorreductor voor ultieme energie-efficiëntie

Lees het gehele artikel

De gepatenteerde DuoDrive van NORD DRIVESYSTEMS is een revolutionair geïntegreerd reductor-/motorconcept in een hygiënische en reinigbare uitvoering dat nu vermogens tot 3 kW dekt. De naadloze integratie van reductor en motor in een aandrijfsysteem is een kwantumsprong en zet nieuwe standaards op het gebied van gebruiksvriendelijkheid en efficiëntie.

Hoe minder interfaces, hoe hoger de systeem-efficiëntie: NORD DuoDrive integreert een hoog efficiënte IE5+ synchroonmotor in een eentraps vlakke reductor en realiseert met een systeem-efficiëntie van maximaal 92% één van de hoogste rendementen in deze vermogensklasse op de markt. Ook in het deellastbereik wordt een zeer hoge systeem-efficiëntie bereikt. De nieuwe motorreductor is daarmee toekomstbestendig en zorgt voor kostenreductie. Het constante motorkoppel over een breed toerentalbereik zorgt voor een consistente versiereductie en verlaagt de bedrijfskosten. Samen met de eenvoudige plug-and-play inbedrijfstelling resulteert dit in een aanzienlijke verlaging van de Total Cost of Ownership (TCO) vergeleken met bestaande aandrijfsystemen. DuoDrive is geschikt voor gebruik in de voedings- en farmaceutische industrie, evenals in de intralogistiek.

Volledige compatibiliteit met de marktstandaards

Naast de hoge systeem-efficiëncy zijn ook het gladde, niet-geventileerde en compacte ontwerp en de geruisloze werking met minimale geluidsemissies belangrijke kenmerken. Daarnaast leidt het wegvallen van veel slijtdelen tot minder onderhoud. De gepatenteerde motorreductor is nu ook leverbaar voor vermogens tot 3 kW met een continu koppel tot 250 Nm en toerentallen tot 1000 min-1 en omvat reductortoerentalverhoudingen van i=3 tot i=18. Marktconforme aansluitmaten vereenvoudigen de vervanging en integratie in bestaande installaties.

Zoals alle producten uit het NORD programma is ook DuoDrive compatibel met NORD aandrijfelektronica en kan met alle gangbare holle-as afmetingen (20 tot 40 mm) en flensuitvoeringen (B5 en B14) worden uitgerust, evenals met een reactiearm. Afhankelijk van de wensen van de klant kunnen voor de motoraansluiting Harting HAN connectoren, M12 rondstekkerverbindingen of een klemmenstrook worden meegeleverd. Diverse andere opties zoals encoderterugkoppeling of een houdrem zijn ook mogelijk met DuoDrive. Dankzij het ontwerp en het bedrijf met frequentieomvormer kan de DuoDrive wereldwijd universeel worden gebruikt met dezelfde motorvariant.

Innovatieve motorreductor in een hygiënisch afspoelbaar ontwerp

DuoDrive is eenvoudig te reinigen, corrosiebestendig en afspoelbaar. DuoDrive is ook ideaal voor gebruik in hygiënegevoelige en ruwe omgevingen en garandeert een hogere systeembeschikbaarheid en lage reinigingskosten door minder reinigingswerk. De bijzonder robuuste nsd tupH oppervlaktebehandeling is optioneel beschikbaar.

Management statement: NORD DRIVESYSTEMS luidt een nieuw tijdperk in voor de aandrijftechniek

Lees het gehele artikel

“Wij richten ons op het continu verbeteren en ontwikkelen van innovatieve aandrijfoplossingen voor meer dan 100 takken in de industrie. Het vergt moed om nieuwe wegen in te slaan en de status quo uit te dagen. Wij hebben die moed omdat we luisteren naar de behoeften en wensen van onze klanten en deze omzetten in duurzame producten en concepten. Met 48 bedrijven in 36 landen wereldwijd, staan we dicht bij onze klanten. Wij van het management en met ons elk van onze meer dan 4.000 medewerkers wereldwijd zijn uitermate trots op onze werkelijk revolutionaire DuoDrive motorreductor. Deze luidt een nieuw tijdperk in voor de aandrijftechniek! De gepatenteerde nieuwe DuoDrive motorreductor heeft een rendement tot 92% en is daarmee een van de meest efficiënte motorreductoren in zijn vermogensklasse. Dit is bereikt door onze IE5+ synchroonmotor te integreren in een eentraps haakse reductor – een volledig nieuwe benadering van het ontwerp van de motorreductor. Met onze IE5+ synchroonmotor zijn we er al in geslaagd om de verliezen aanzienlijk te verkleinen vergeleken met de huidige IE4 serie. DuoDrive gaat nog een stap verder en zet nieuwe standaarden op het gebied van vermogensdichtheid, inbouwruimte en variantenreductie. Ons nieuwe hoogrendement programma wordt nu aangevuld met de decentrale NORDAC ON frequentieomvormer. Met zijn geïntegreerde Ethernet interface en zijn zeer compacte ontwerp biedt hij een zeer economische plug-and-play oplossing voor IoT omgevingen. Al meer dan 55 jaar voldoen wij met onze expertise, ervaring en productiemethodiek aan de hoogste kwaliteitsnormen. Alle kwaliteitsbepalende componenten worden in onze eigen fabrieken geproduceerd. Momenteel zijn er acht productielocaties met geavanceerde technologie in gebruik. In ons technologiecentrum bij Hamburg werken we aan de toekomst van de aandrijftechniek – wereldwijd.” Jutta Humbert en Ullrich Küchenmeister, managing partners bij GETRIEBEBAU NORD GmbH & Co.KG.

Met de productinnovaties uit het hoogrendement programma luidt NORD een nieuw tijdperk in voor de aandrijftechniek.

Energie-efficiënte synchroonmotoren zetten nieuwe standaarden

Lees het gehele artikel

De nieuwe motor is nu leverbaar in geventileerde of gladde uitvoering met een vermogen van 4,0 kW. Naar wens worden de motoren voorzien tot een glad oppervlak of van de nsd tupH oppervlaktebehandeling.

Aanzienlijk lagere verliezen dan de IE4-serie: de energie-efficiënte IE5+ permanentmagneetsynchroonmotoren van NORD DRIVESYSTEMS onderscheiden zich met name door een hoge efficiëntie en een breed koppelbereik. Dit maakt ze optimaal geschikt voor economisch gebruik in het deellastbereik. De nieuwe IE5+ motoren zijn zowel interessant voor de interna logistiek, als voor hygiënegevoelige omgevingen in de levensmiddelen- en farmaceutische industrie. Vorig jaar werd de compacte IE5+ motor met bouwgrootte 71 gepresenteerd, nu is ook bouwgrootte 90 beschikbaar voor vermogens van 1,1 tot 4,0 kW met een continu koppel van 6,8 tot 18,2 Nm. De motor garandeert de gebruikelijke NORD flexibiliteit: zowel directe motorbevestiging, als NEMA en IEC motorbevestiging zijn beschikbaar. Geïntegreerde encoder en mechanische rem zijn leverbaar op aanvraag.

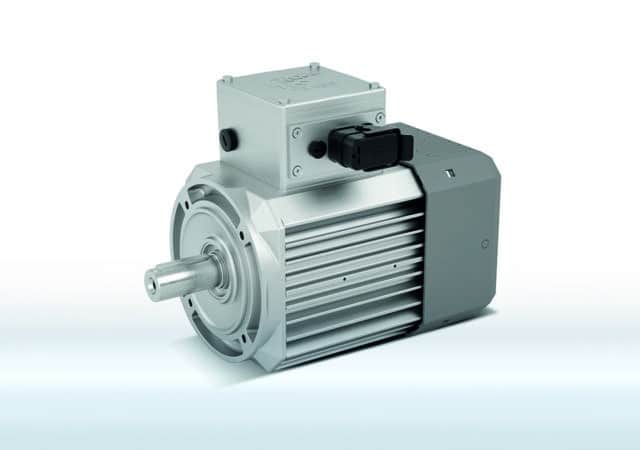

De IE5+ synchroonmotoren in twee bouwgrootten met een glad motorontwerp zijn uitermate geschikt voor washdown toepassingen in de levensmiddelen- en farmaceutische industrie

Doordat het constante koppel een gerichte vermindering van varianten over een breed toerentalbereik mogelijk maakt, kunnen de administratieve kosten tot een minimum worden beperkt en kunnen de productie- , logistieke, opslag- en serviceprocessen worden gestroomlijnd. De investering verdient zichzelf in korte tijd terug. De IE5+ synchroonmotoren kunnen worden gecombineerd met alle reductoren en aandrijfelektronica van NORD DRIVESYSTEMS in een modulair systeem. Dit resulteert in een systeemoplossing uit één bron, waarbij alle componenten naadloos op elkaar zijn afgestemd.
