NORDAC ON frequentieomvormer: decentraal, efficiënt en eenvoudig in te zetten

nordac_on
Lees het gehele artikel

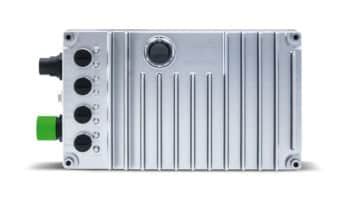

De NORDAC ON decentrale frequentie-omvormer van NORD DRIVESYSTEMS is ontwikkeld om te voldoen aan de speciale eisen van de horizontale transportband-technologie, en voor de interactie met de nieuwe en uiterst efficiënte IE5+ motor (NORDAC ON+), en wordt gekarakteriseerd door een geïntegreerde Ethernet-interface, volledige plug-and-play eigenschappen, en een zeer compact ontwerp. De NORDAC ON is een economische oplossing voor Internet of Things-omgevingen.

De NORDAC ON in het kort:

  • Vermogens: tot 0,95 kW
  • Beschermingsklasse: IP55, IP69
  • Wand- of motormontage
  • Ethernet-communicatie voor integratie
  • Plug-and-play oplossing voor snelle ingebruikname

Eigenschappen:

  • Vermogensgebied: 0.37 – 0.95 kW
  • 3-fasig 380 – 480 V
  • NORDAC ON voor IE3-aandrijvingen, NORDAC ON+ voor IE5+-aandrijvingen
  • Beschermingsklasse: IP55, IP66
  • Functionele veiligheid
  • Voorbereid op de toekomst
  • Geschikt voor Internet of Things
  • Firmware updates via Ethernet
  • PLC-functionaliteit voor aandrijfgerelateerde functies (PLC onboard)
  • Volledig plug-and-play voor snelle ingebruikname
  • Besturings- en parametreer-gereedschappen met eenvoudige parameterstructuur
  • Biedt mogelijkheid voor variantenreductie in systeem
  • Aandrijvingen bruikbaar in een breed frequentiegebied
  • Geïntegreerd op Ethernet-gebaseerd veldbus-systeem schakelbaar via parameters
  • Compact, ruimtebesparend ontwerp door integratie van Ethernet-communicatie.
  • STO en SS1 – optioneel geïntegreerde veiligheidsfuncties
  • Lijnfilter om te voldoen aan EMC-regels

Meer informatie: NORD Drivesystems BeLux, Boutersemdreef 24, 2240 Zandhoven
T : +32 (0)3/484.59.21, F : +32 (0)3/484.59.24

Digitalisering in de aandrijftechniek: Toegevoegde waarde van aandrijfdata voor de klant

Lees het gehele artikel

Hoe intelligente aandrijvingen van NORD DRIVESYSTEMS de beschikbaarheid verhogen

Predictief onderhoud is de systematische voortzetting van conditieonderhoud met als doel machines en installaties proactief te onderhouden en veranderingen te detecteren, stilstand te verminderen en de efficiëntie van de complete installatie te verhogen. Toestandsgericht onderhoud vervangt het traditionele tijd-gebaseerde onderhoud.

Speciaal voor aandrijfsystemen in veeleisende productieomgevingen, waar industriële reductor-installaties doorgaans in kritische toepassingen worden gebruikt en hun uitval ernstige schade kan veroorzaken, zoals in de intralogistiek, de levensmiddelenindustrie of de heavy duty sector, vult conditiebewaking de drie-eenheid aan van reductor, elektromotor en frequentieomvormer met verbeterde veiligheid en betrouwbaarheid. Hier komt conditiebewaking voor predictief onderhoud in beeld: op basis van intelligente algoritmen en software in een IIoT omgeving kunnen de in het netwerk opgenomen aandrijfunits hun conditiedata verzamelen in de PLC van de omvormer en deze samen met data van aangesloten sensoren en actuatoren voorbewerken. Het resultaat van de voorbewerking, dan wel de complete dataset, kan optioneel naar een randapparaat worden verzonden. Daar worden de data van alle subsystemen beheerd en geëvalueerd. De data is dan beschikbaar als voorgeselecteerde en bewerkte smart data voor verder gebruik en overzichtelijke visualisatie.

Data analyseren in plaats van alleen data lezen

Een concreet toepassingsvoorbeeld is de sensorloze bepaling van het optimale tijdstip voor olieverversing op basis van de olietemperatuur. Dit is gebaseerd op het feit dat de olietemperatuur een belangrijke indicatie is van de olieveroudering in reductoren. Deze informatie, in combinatie met beschikbare reductorparameters en specifieke bedrijfsparameters, maakt het mogelijk het moment van olieverversing nauwkeurig te berekenen. Een fysieke temperatuursensor is hierbij niet vereist. De voorbewerking van de aandrijfdata gebeurt in de geïntegreerde PLC van de NORD frequentieomvormer, die voor de evaluatie wordt gebruikt. De klant heeft via alle gangbare interfaces toegang tot de berekende data.

De juiste PLC softwarearchitectuur voor elke oplossing

De aandrijfapparatuur kan naar keuze worden uitgebreid en aangepast aan de betreffende automatiseringstaak. Klanten kunnen kiezen welke taken (monitoren van de aandrijving, besturing van de aandrijving, procesbesturing) zij direct in de aandrijving willen onderbrengen. In kleinere productieomgevingen biedt deze schaalbaarheid de mogelijkheid om hiermee eerst ervaring op te doen, voordat de fabriek wordt gereorganiseerd. Er zijn drie configuratieniveaus beschikbaar. Op het eerste niveau voert de PLC van de aandrijfunit alleen de monitoring van de aandrijving uit. De aandrijfparameters worden van tevoren verwerkt in de PLC en doorgegeven aan het bovenliggende besturingssysteem dat verantwoordelijk is voor de aandrijf- en procesbesturing. Op het middelste niveau integreert de PLC de aandrijfbesturing en voert tevens de aan de aandrijving gerelateerde functies uit. Op het hogere configuratieniveau vervangt de PLC van de regelaar het besturingssysteem van het hogere niveau volledig. Naast communicatie met een besturing, kan optioneel ook lokaal datamanagement zonder internetverbinding de data gebruiken.

Technische innovatie voor meng- en roerprocessen

Lees het gehele artikel

In combinatie met de NORDAC FLEX SK 200E frequentieomvormer voor het vermogensbereik tot 22 kW, komt hiermee een flexibele unit met weinig onderhoud beschikbaar.

NORD-SAFOMI.jpg: SAFOMI-IEC adapter voor MAXXDRIVE® industriële reductoren van NORD DRIVESYSTEMS in combinatie met een aandrijfmotor: minder componenten, hogere bedrijfszekerheid.

MAXXDRIVE® industriële reductoren, die al tien jaar deel uitmaken van het NORD programma, leveren hoge uitgaande koppels van 15 tot 282 kNm en garanderen een hoge bedrijfszekerheid, zelfs onder veeleisende omstandigheden. Het FEM geoptimaliseerde en compacte ontwerp maakt bedrijf onder extreme externe belastingen mogelijk. Voor roertoepassingen wordt een combinatie met de SAFOMI IEC adapter (SAFOMI = Sealless Adapter For Mixers) aanbevolen, waarin een olie-expansiekamer is geïntegreerd.

SAFOMI is beschikbaar voor MAXXDRIVE® parallelle reductoren in de bouwgrootten 7 tot 11 en omvat maximale uitgaande koppels van 25 tot 75 kNm. SAFOMI overtuigt door zijn compacte en eenvoudige constructie en de geïntegreerde olie-expansiekamer, waardoor olietanks en leidingen en de voor lekkage en slijtage gevoelige asafdichting tussen reductor en IEC cilinder niet meer nodig zijn. Toepassing van de SAFOMI-IEC adapter in plaats van de standaard IEC adapter op de roerwerkaandrijving verhoogt de bedrijfszekerheid en verlaagt de onderhoudskosten. Niet alleen is het oliepeil en dus het vereiste olievolume lager, maar omdat er minder componenten nodig zijn is er ook minder inbouwruimte nodig.

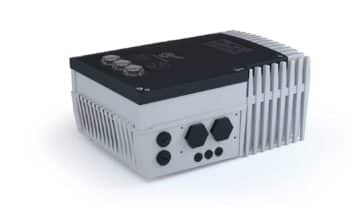

De NORDAC FLEX SKE200 frequentieomvormer kan zonder schakelkast direct op de motor worden gemonteerd.

Hogere bedrijfszekerheid met minder inspanning door de verdere vermindering van slijtageonderdelen en aangesloten componenten adviseert NORD een combinatie van de MAXXDRIVE® industriële reductor, de SAFOMI-IEC adapter, een aandrijfmotor en NORDAC FLEX SK 200E. De frequentieomvormer kan flexibel worden geïnstalleerd en beschikt over een hoog vermogensbereik en een ruime keuze aan optionele functies en accessoires. De SK 200E kan zonder schakelkast direct op de motor worden gemonteerd.
